一、產(chǎn)品簡介：

　　PJXC 膠泥是在普通型鉀水玻璃材料的基礎(chǔ)上研制發(fā)展的全無機(jī)質(zhì)產(chǎn)品。其 抗?jié)B型能突出、耐侯性、抗老化性能顯著。

　　二、PJXC 膠泥的配比

　　鉀水玻璃：PJXC

　　膠泥混合料 40-45：100

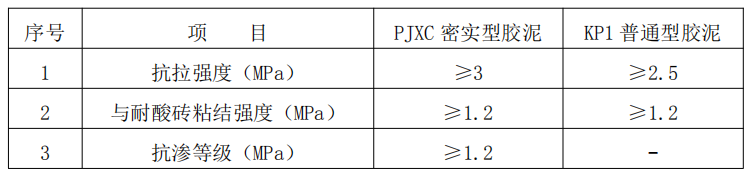

　　三、物理力學(xué)性能對比：

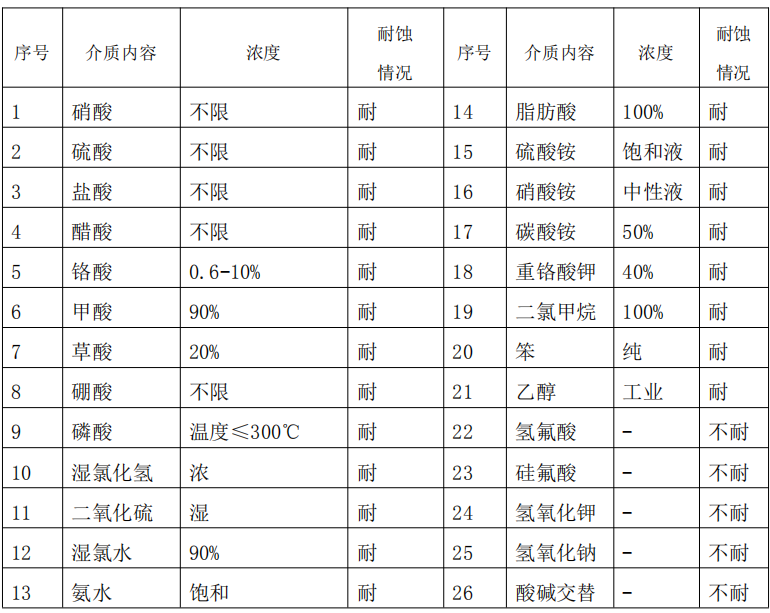

　　四、PJXC 膠泥的性能：

　　五、使用方法：

　　1、PJXC 密實(shí)型膠泥配制后應(yīng)立即投入使用|（不宜多陪）,不應(yīng)長時(shí)間放置。 施工中如有膠凝現(xiàn)象出現(xiàn)，則不能繼續(xù)使用（使用時(shí)間一般控制在 45min）。

　　2、PJXC 密實(shí)型材料的施工環(huán)境溫度以 20-30℃為宜，相對濕度不宜大于 80%。當(dāng)施工環(huán)境溫度低于 15℃時(shí)，應(yīng)采取加熱保溫措施。室外工程應(yīng)防止雨淋 和暴曬。

　　3、PJXC 密實(shí)型膠泥在施工和固化養(yǎng)護(hù)期間，嚴(yán)禁接觸水與水蒸氣、嚴(yán)禁明 火和暴曬、嚴(yán)禁焊接、嚴(yán)禁重物擊打、振動(dòng)，宜在 15-20 的環(huán)境下養(yǎng)護(hù) 14 晝夜； 21-30 的環(huán)境下養(yǎng)護(hù) 10 晝夜；31-35 養(yǎng)護(hù) 7 晝夜。

　　4、當(dāng)采用 PJXC 密實(shí)型膠泥襯瓷磚或其它板材時(shí)，襯里固化后應(yīng)用特種處理 液或 40%稀硫酸進(jìn)行處理，至少處理三次，每次間隔時(shí)間 4-8 小時(shí)，每次處理前 清除白色析出物。

　　5、由于貴公司此設(shè)備反應(yīng)時(shí)條件惡劣，故我公司使用質(zhì)量有保證的 PJXC 密實(shí)型膠泥作為粘結(jié)材料，忘貴公司予以考慮。

　　六、部分業(yè)績

　　河南省中原化工廠 桓臺(tái)昶銘化工有限公司

　　焦作市化工二廠 菏澤江源化工有限公司

　　焦作市化工總廠
